常見直角軸減速機內部構造
發布時間：
2025-04-08
來源：
網絡
作者：
廣東永坤電機有限公司制造
減速機的S系列、K系列、W系列直角軸減速電機。
盾構機砂漿攪拌箱也可以采用此類減速機，注意采用的型號，潤滑方式等。一般是斜著使用，外部加潤滑附件，保證潤滑。
減速器主要由傳動零件(齒輪或蝸桿)、軸、軸承、箱體及其附件所組成。其基本結構有三大部分：（1）齒輪、軸及軸承組合；（2）箱體；（3）減速器附件。
機械式變速箱原理：可以簡單了解以下。
機械式變速箱主要應用了齒輪傳動的降速原理。簡單的說，變速箱內有多組傳動比不同的齒輪副，而汽車行駛時的換檔行為，也就是通過操縱機構使變速箱內不同的齒輪副工作。如在低速時，讓傳動比大的齒輪副工作；而在高速時，讓傳動比小的齒輪副工作。
S 系列1
結構特點：兩級斜齒 / 蝸輪蝸桿減速電機，在蝸輪蝸桿級有大的傳動比，結合了斜齒輪和蝸輪蝸桿傳動的特點，具有自鎖功能。
性能參數：以 SEW 的 S1 系列為例，輸出轉速為 0.1-397rpm，輸出扭矩高至 4200Nm，電機功率范圍為 0.12-22kW。
應用場景：傳動平穩、噪聲低，適用于需要高精度傳動和穩定輸出的應用場景，如自動化生產線、精密儀器設備等，也常用于一些對空間要求緊湊且需要較大傳動比的場合。

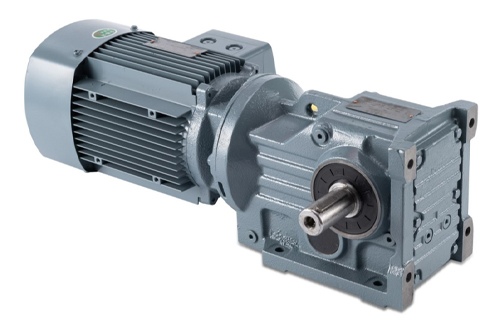

K 系列
結構特點1：三級傳動斜齒 - 傘齒 / 斜齒減速電機，采用螺旋錐齒輪直角輸出，模塊組合體系設計，有地腳安裝、法蘭安裝和軸裝形式。
性能參數1：以 SEW 的 K1 系列為例，輸出轉速為 0.1-522rpm，輸出扭矩高至 50000Nm，電機功率范圍為 0.12-200kW，傳動效率可達 95% 左右4。
應用場景：能夠承受較大的沖擊載荷和重負荷，廣泛應用于礦山、冶金、水泥、建筑等行業的大型機械設備中，如球磨機、破碎機等，可提供穩定的傳動和減速功能，滿足重載、低速和大扭矩的工作環境需求。
W 系列2
結構特點：SPIROPLAN® 直角減速機采用斜齒輪傳動，具有無磨損的齒形，鋼對鋼物料組合和特殊齒面嚙合，設計緊湊。減速機采用鋁制殼體，重量輕，且維護量低。
性能參數：輸出扭矩可以達到 180Nm，功率范圍為 0.09-3kW。
應用場景：適用于幾乎所有的驅動任務，尤其在一些對空間要求較高、需要輕巧緊湊的傳動裝置，以及對維護要求低的場合較為常用，如小型輸送機系統、自動化設備中的一些輔助傳動機構等。
